1 范圍

      本文件規定了繼電保護及安全自動裝置在線監視與分析應用的體系架構、信息采集和傳輸、數據平臺、應用功能、性能等要求。

      本文件適用于繼電保護及安全自動裝置在線監視與分析應用系統，并作為該系統功能設計、制造、檢測和運行的依據。

2 規范性引用文件

      下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 22386 電力系統暫態數據交換的通用格式

      GB/T 32890 繼電保護IEC 61850工程應用模型

      GB/T 36572 電力監控系統網絡安全防護導則

      DL/T 476 電力系統實時數據通信應用層協議

      DL/T 860（所有部分）變電站通信網絡和系統

      DL/T 1241 電力工業以太網交換機技術規范

3 術語和定義

      GB/T 22386、GB/T 32890、DL/T 476、DL/T 860（所有部分）、DL/T 1241界定的術語和定義適用于本文件。

3.1

      繼電保護及安全自動裝置在線監視與分析系統主站端 main station of the online monitoring andanalysis of relay protection and security automatic equipment

      部署在調度、運維、檢修等場所，具有繼電保護及安全自動裝置在線監視與分析功能的系統，實現繼電保護及安全自動裝置集中監視與分析功能。

      注：也稱主站端。

3.2

      繼電保護及安全自動裝置在線監視與分析系統廠站端 station side of online monitoring and anal-ysis of relay protection and security automatic equipment

      部署在發電廠、變電站、換流站等廠站，具有繼電保護及安全自動裝置在線監視與分析功能的系統，實現繼電保護及安全自動裝置信息采集、模型維護、運行監視、就地分析、輔助決策、信息傳輸?shù)裙δ堋?/p>

      注：也稱廠站端。

4 一般要求

4.1 主站端應包括數據平臺、監視、分析、管理、發布功能。

4.2 廠站端應包括信息采集、模型維護、監視分析功能。

4.3 廠站端采集信息應完整、準確，并及時上送主站端。廠站端應支持數據模型上送主站端，主站端宜支持自動配置與廠站端相關的模型。

4.4 主站端與廠站端間的通信協議應保證主站端與廠站端高效、可靠互聯互通。

4.5 主站端的數據平臺實現數據服務、模型服務、應用服務等功能，應保證數據的完整性、唯一性、準確性，能夠?qū)崿F(xiàn)為各類應用功能提供統一的模型、數據、網絡通信、人機界面、系統管理以及分析計算等服務。

4.6 主站端和廠站端網絡安全防護應符合GB/T 36572的規定。

5 系統架構

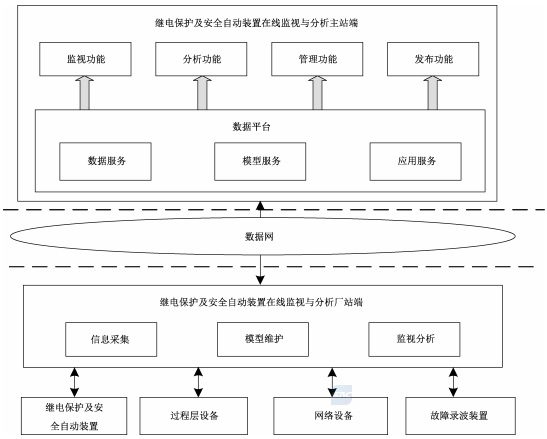

5.1 系統應從邏輯上分成廠站端、數據網、主站端，在線監視與分析系統典型邏輯應符合圖1的規定。

圖1 在線監視與分析系統典型邏輯示意

5.2 廠站端應采集繼電保護及安全自動裝置、過程層設備、網絡設備和故障錄波裝置信息。

5.3 廠站端應具備向主站端傳輸數據的功能。主站端應支持主站端間數據轉發的功能。

5.4 廠站端宜采用直送方式向主站端傳輸數據。

6 廠站端功能

6.1 信息采集

6.1.1 信息采集內容

6.1.1.1 廠站端應采集的交流繼電保護裝置信息包括

      a) 保護動作信息：保護事件、保護錄波；

      b) 告警信息：故障信號、告警信號、通信工況、保護功能閉鎖；

      c) 在線監測信息：交流采樣、定值區號、裝置參數、保護定值、內部狀態監視；

      d) 狀態變位信息：保護遙信、保護壓板、保護功能狀態、裝置運行狀態、遠方操作保護功能投退；

      e) 中間節點信息：中間節點文件，包括錄波文件中的中間文件（.mid）和描述文件（.des）兩個文件；

      f) 設備臺賬信息：設備識別代碼、制造廠家、型號、軟件版本、智能電子設備（IED）虛端子循環冗余校驗（CRC）碼等。

6.1.1.2 廠站端應采集的直流保護裝置信息包括：

      a) 保護動作信息：保護事件、保護錄波；

      b) 告警信息：故障信號、告警信號、通信工況、保護功能閉鎖；

      c) 在線監測信息：交直流采樣、裝置參數、保護定值、內部狀態監視；

      d) 狀態變位信息：保護遙信、保護壓板、保護功能狀態、裝置運行狀態；

      e) 設備臺賬信息：設備識別代碼、制造廠家、型號、軟件版本等。

6.1.1.3 廠站端應采集的安全自動裝置信息包括：

      a) 裝置動作信息：動作事件、故障數據、裝置錄波；

      b) 告警信息：故障信號、告警信號、通信工況、裝置閉鎖信號；

      c) 在線監測信息：電氣量采樣、定值區號、設備參數、策略定值、裝置信息、裝置運行時鐘、開入及壓板信息、內部狀態監視；

      d) 狀態變位信息：開關量遙信、策略功能壓板、策略功能狀態、裝置運行狀態、遠方操作策略功能投退；

      e) 設備臺賬信息：設備識別代碼、制造廠家、型號、軟件版本、IED虛端子CRC校驗碼等。

6.1.1.4 廠站端應采集的合并單元信息包括：

      a) 通道電流、電壓、開關量；

      b) 合并單元異常告警信息；

      c) 面向通用對象的變電站事件（GOOSE）鏈路通信狀態和采樣值（SV）鏈路通信狀態；

      d) 在線監測信息：光口接收功率、裝置溫度、裝置工作電壓等；

      e) 設備臺賬信息：設備識別代碼、制造廠家、型號、軟件版本、IED虛端子CRC校驗碼等。

6.1.1.5 廠站端應采集的智能終端信息包括：

      a) 通道開關量；

      b) 異常告警信息；

      c) GOOSE鏈路通信狀態；

      d) 跳合閘反校信息；

      e) 在線監測信息：光口接收功率、裝置溫度、裝置工作電壓等；

      f) 設備臺賬信息：設備識別代碼、制造廠家、型號、軟件版本、IED虛端子CRC校驗碼等。
