1 范圍

      本文件規定了測量設備的要求，這些測量設備是指以測得值指示或以極限值指示的用于測量包括連接線和端于在內的接地導體、保護接地導體以及等電位連接導體電阻的設備。

2 規范性引用文件

      下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 18216.1-2021 交流1000V和直流1500V及以下低壓配電系統電氣安全 防護措施的試驗、測量或監控設備 第1部分:通用要求（Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC-Equipment for testing,measuring or monitoring of protective meas-ures-Part 1:General requirements)

      IEC 61010-031 測量、控制和實驗室用電氣設備的安全要求 第031部分:電氣試驗和測量用手持設備和手控組件的安全要求（Safety requirements for electrical equipment for measurement，control and laboratory use-Part 031:Safety requirements for hand-held and hand-manipulated probe assem-blies for electrical test and measurement)

      IEC 61010-2-030:2017 測量、控制和實驗室用電氣設備的安全要求 第2-030部分:具有測試或測量電路的設備的特殊要求（Safety requirements for electrical equipment for measurement，control， and laboratory use-Part 2-030:Particular requirementsfor equipment having testing or measuring circuits)

3 術語和定義

      GB/T 18216.1-2021 界定的以及下列術語和定義適用于本文件。

      ISO和IEC維護用于標準化的術語數據庫，網址如下:

      ——IEC術語庫:http://www.electropedia.org/；

      ——ISO術語庫:http://www.iso.org/obp。

4 要求

4.1 概述

      除了GB/T 18216.1-2021第4章的要求外，還應滿足以下要求。

      用于在配電系統上進行測量的設備，按IEC 61010-2-030的規定至少應額定為測量類別III。用于在電氣設備上進行測量的設備，應按IEC 61010-2-030的規定額定為測量類別II。用在測量設備上的導線和測試探針應滿足IEC 61010-031的要求。

4.2 測量電壓

      測量電壓可以是一個直流電壓或是交流電壓。開路電壓應不超過24V但也不小于4V。

4.3 測量電流

      在4.5規定的最小量程范圍內的測量電流應不小于0.2A。

4.4 用直流測量

      用直流電壓作為測量電壓的電阻測量設備，應提供一個換向開關或者允許交換測試導線。

4.5 測量范圍

      保持6.2規定的工作不確定度的測量范圍應包括0.2Ω～2Ω之間的值。

      測量范圍應標志在設備上。對于測量結果只有模擬顯示的應將量限標在標度盤上。

      模擬測量設備上按4.5的規定標志的測量范圍應至少覆蓋標度尺長度的50％。

      在此范圍內，標度尺的分度應至少為0.5mm/0.1Ω。

      數字式設備的分辨率至少為0.1Ω。

      工作不確定度適用于GB/T 18216.1-202X中4.3給出的額定工作條件。

4.6 外部電阻

      當將外部電阻作為零位偏置來校準時則應在測量設備上注明。

      只要測量設備上注明了偏置，則無論量程或功能有任何改變，該偏置在校準過程中應保持不變。

4.7 限值指示

      僅僅指示測量值和極限值之間比較結果的設備，無論是達到上限值還是下限值，都應明白無誤地顯示出來。

4.8 過電壓

      對于可以在配電系統中使用的測量設備，當其意外接到120％配電系統標稱電壓上時，使用者不應遭受危險，設備不應被損壞。

      測試設備的防護設備可以被激活。

5 標志和使用說明書

5.1 標志

      測量設備除了按GB/T 18216.1-2021中5.1和5.2規定的標志外，還應包括以下信息:

      ——開路電壓；

      ——測量電流；

      ——設備額定的標稱系統電壓；

      ——按照4.5規定的測量范圍；

      ——對地額定電壓和測量類別。

5.2 使用說明書

      測量設備的使用說明書除了按GB/T 18216.1-2021中5.3規定的說明外，還應包括以下信息:

      ——一個只能在非激勵狀態的電路上進行測量的警告標志；

      ——一個測量結果可能受到另外的工作電路的并聯阻抗或瞬時電流的不利影響的警告標志；

      ——當用手搖發電機供電時，給出正確操作的說明；

      ——用電池或可充電電池供電的測量設備，應說明可測量的次數；

      ——使用直流電壓的測量設備，兩個極性的測量值都指示的情況下，如果兩個值又不同時，則給出一個關于結果的解釋說明。

6 試驗

6.1 概述

      除了GB/T 18216.1-2021第6章外，還應進行下列試驗。

6.2 工作不確定度

      應根據表1確定工作不確定度。在此過程中，應在下列參比條件下確定基本不確定度:

      ——電源電壓的標稱值；

      ——當以手搖發電機作為電源時，應在標稱的轉速下；

      ——參比溫度（23±2）℃；

      ——按制造商規定的參比位置。

      在標志或規定的測量范圍內，以表1確定的測量值對基準值之比的最大百分數工作不確定度不應超過±30％。

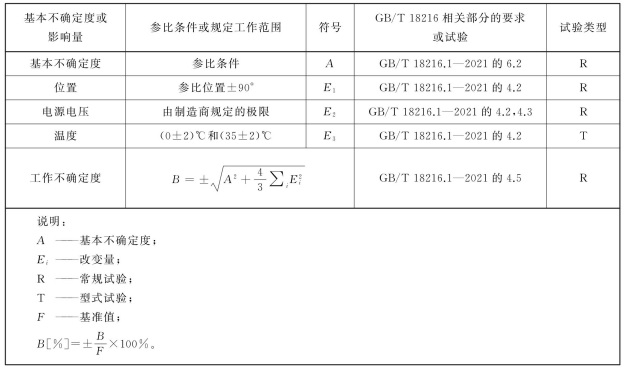

表1 工作不確定度的計算
