1 范圍

     GB 19212.1-2008的該章用下列內容代替：

      GB 19212的本部分規定了一般用途分離變壓器和內裝分離變壓器的電源的安全規定，例如關于電氣、溫度和機械方面的安全規定。

      本部分適用于分離變壓器和內裝分離變壓器及電子線路的電源。本部分不適用于預定要與變壓器和電源的輸入和輸出端子或輸出插座連接的外部電路及其元器件。

      本部分不適用于IEC 60076-11所包括的變壓器。

      本部分適用于駐立式或移動式、單相或多相、空氣冷卻（自冷或風冷）、獨立或配套用分離變壓器和內裝分離變壓器的電源，其額定電源電壓不超過交流1000V，額定電源頻率和內部運行頻率不超過500 Hz。

      額定輸出不超過：

      ——對單相分離變壓器和內裝分離變壓器的單相電源，為1kVA；

      ——對多相分離變壓器和內裝分離變壓器的多相電源，為5kVA。

      如果采購方和制造方另有協議時，則本部分也適用于對額定輸出不限制的分離變壓器和內裝分離變壓器的電源。

      本部分適用于干式變壓器，其繞組可以是包封式或非包封式。

      空載輸出電壓或額定輸出電壓不超過交流1000 V或無紋波直流1415V。對獨立的分離變壓器和內裝分離變壓器的獨立的電源，其空載輸出電壓和／或額定輸出電壓不低于交流50V或無紋波直流120 V。

本部分所包括的分離變壓器只用于按安裝規程或終端產品標準不要求電路之間采用雙重絕緣或加強絕緣的場合。

      注1：通常，分離變壓器和內裝分離變壓器的電源預定向與其一起使用的設備提供該設備因功能需要而與電源電壓不同的電壓。電擊防護由該設備的其他部件，例如殼體來提供或完善。部分輸出電路可以接到輸入電路上或接地保護電路上。

      本部分適用于與某一指定設備（其范圍由有關技術委員會決定）配套的分離變壓器和內裝分離變壓器的電源。

      注2：注意下列說明：

      ——對預定要用在車輛、船舶或飛機上的變壓器，可能需要一些附加的要求（按其他適用標準、國家規程等）；

      ——避免外殼和外殼內元器件受諸如霉菌、害蟲、白蟻、日輻射和結冰等外界影響的防護措施也應當考慮；

      ——變壓器運輸、儲存和工作的不同條件也應當考慮；

      ——對預定要用于特殊環境，例如用于熱帶環境的變壓器，可以采用符合其他適用標準和國家規程規定的附加要求。

      注3：隨著今后變壓器技術的發展，可能需要提高頻率的上限值，而到那時之前，可以將本部分作為導則使用。

2 規范性引用文件

      除下列引用文件外，GB 19212.1-2008電力變壓器、電源、電抗器和類似產品的安全第1部分：通用要求和試驗（IEC 61558-1：2005，IDT）的該章適用：

      該章增加下列引用文件：

      IEC 60076-11 電力變壓器 第11部分：干式變壓器（Power transformers-Part 11：Dry-type transformers)

3 術語和定義

      除下列內容外，GB 19212.1-2008的該章適用：

      該章第3段改為：

      此后所用的術語“變壓器”是指：如適用時，包括了分離變壓器和內裝分離變壓器的電源。

4 一般要求

      GB 19212.1-2008的該章適用。

5 試驗的一般說明

      GB 19212.1-2008的該章適用。

6 額定值

      GB 19212.1-2008的該章用下列內容代替：

6.101 額定輸出電壓不應超過交流1000V或無紋波直流1415V，對獨立變壓器，額定輸出電壓應超過交流50V或無紋波直流120V。

      對獨立變壓器，即使不準備互相連接的輸出繞組串聯連接時，此輸出電壓限值仍適用。

6.102 額定輸出不應超過：             1

      ——對單相變壓器，為1kVA，但采購方和制造方之間另有協議時除外；

      ——對多相變壓器，為5kVA，但采購方和制造方之間另有協議時除外。

6.103 額定電源頻率和內部運行頻率不應超過500Hz。

6.104 額定電源電壓不應超過交流1000 V。

      應通過目視檢查標記來檢驗是否符合6.101～6.104的要求。

7 分類

      GB 19212.1-2008的該章適用。

8 標志和其他信息

      除下列內容外，GB 19212.1-2008的該章適用：

8.1 h）項用下列內容代替：

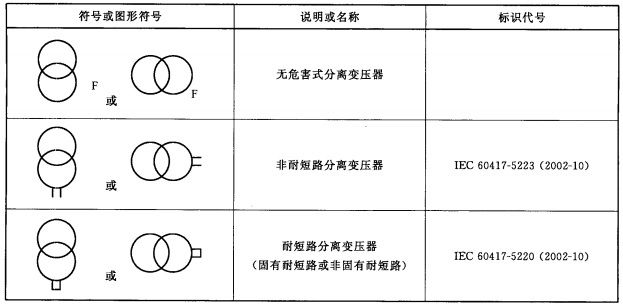

      變壓器應當標有8.11所示的圖形符號之一。

8.11 該條增加下列內容：

9 電擊防護

      GB 19212.1-2008的該章適用。

10 輸入電壓設定值的改變

      GB 19212.1-2008的該章適用。

11 負載輸出電壓和輸出電流

      GB 19212.1-2008的該章適用。

12 空載輸出電壓

      除下列內容外，GB 19212.1-2008的該章適用。

      該章增加下列條款：

12.101 空載輸出電壓不應超過交流1000V或無紋波直流1415V。

      對獨立變壓器，此輸出電壓限值也適用于不準備互相連接的輸出繞組呈串聯連接的情況。

12.102 空載輸出電壓與負載輸出電壓之差不應過大。

      按本章測得的空載輸出電壓與按第11章試驗時測得的負載輸出電壓之差，當表示為后者的百分?jǐn)?shù)時，不應超過表101所列數值。

      注：該比值定義如下：
