1 范圍

      本標準規定了高處作業用安全帶的測試設備、測試方法、數據處理等內容。

      本標準適用于由高處作業用安全帶。

      本標準不適用于體育運動、消防行業所使用的安全帶。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB 8965.1-2020 防護服裝 阻燃服

      GB/T 10125 人造氣氛腐蝕試驗 鹽霧試驗

      GB 12014-2019 防護服裝 防靜電服

      GB 24540-2009 防護服裝 酸堿類化學品防護服

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      動態力測量裝置 force measuring apparatus

      由動態力傳感器、數字顯示器或圖表記錄器及濾波裝置等組成的測試系統。

3.2

      安全空間 safety space

      位于作業面下方，不存在任何可能對墜落者造成碰撞傷害物體的立體空間。

3.3

      伸展長度 deploy distance

      在測試過程中當墜落停止后，模擬人懸吊狀態下從測試掛點到模擬人最低點的垂直距離。

3.4

      自由墜落距離 free-fall distance

      從墜落開始時至安全帶產生制動時，連接安全繩的系帶連接點的垂直位移。

3.5

      雙尾安全繩 twin-tail lanyard

      包含兩根完整，并且具備一個不可拆分的共用端的安全繩。

3.6

      模擬人 torso dummy

      在進行測試時使用的模擬使用者軀干外形、重心的人形重物。

4 測試設備

4.1 模擬人

4.1.1 模擬人應符合圖1中描述的尺寸和要求。

4.1.2 模擬人重量應為（100±1）kg。

4.1.3 模擬人重心應在下腹部上方（200±25）mm處。

4.1.4 模擬人外表面應包裹厚度至少為40mm的橡塑材料，表面邵氏硬度應大于90。

單位為毫米

圖1 模擬人外形及主要尺寸

4.2 測試鏈條

      測試鏈條在懸垂狀態下兩連接點間的長度為（2000±25）mm，鏈條直徑不小于6mm。

4.3 測試結構

4.3.1 測試結構應為剛性結構，可與建筑結構連為一體或為獨立的框架結構，懸掛點在承受20kN的作用力時，最大位移小于1mm。

4.3.2 測試結構應設有供安裝安全帶所需的預留孔位及安裝構件，并確保在測試過程中模擬人不與測試結構發生碰撞。

4.3.3 測試掛點的位置應確保測試開始至墜落完成后模擬人被懸吊空中的過程中不接觸地面，高度應至少大于產品說明中所規定的安全空間。

4.3.4 測試結構應具備提升功能，并應根據測試需要調整釋放點與測試掛點間的相對位置。

4.4 釋放裝置

      釋放裝置應確保模擬人在釋放時的初速度為0，并以自由落體的狀態下落。

4.5 動態力測量裝置

4.5.1 動態力傳感器量程應不小于10kN，精確度為±2％。

4.5.2 裝置響應頻率不低于1kHz，并帶有濾波裝置。

4.5.3 裝置連續采樣時間不低于20s。

4.5.4 裝置可顯示采樣區間內的沖擊力峰值，分辨率不應小于1N。

4.6 距離測量裝置

      距離測量裝置量程應滿足測試需要，分辨率不應小于1cm。

5 測試方法

5.1 區域限制用安全帶系統性能測試

5.1.1 測試圖例

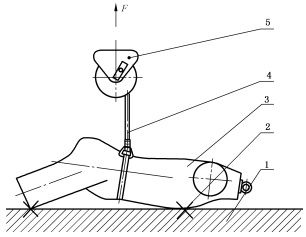

      區域限制用安全帶測試示例見圖2。

      說明：

      1——測試臺架；

      2——模擬人固定點：

      3——模擬人；

      4——被測樣品：

      5——調節裝置（如果有）；

      F——加載方向。

圖2 區域限制用安全帶測試示例

5.1.2 僅含系帶及安全繩的區域限制用安全帶

      帶有系帶、安全繩的區域限制用安全帶測試步驟如下：

      a）將系帶按照使用說明書的要求穿戴至模擬人身上，將模擬人固定至測試臺架上；

      b）將安全繩按照使用說明書與系帶連接；

      c) 在系帶所有調節扣邊緣處進行標記；

      d) 取（1000±10）mm的安全繩與加載裝置連接；

      e）啟動加載裝置，并施加載荷至（15＋0.3）kN，保持載荷至少3min；

      f）卸載后觀察并記錄安全帶情況，測量并記錄系帶在調節扣內的位移。
