1 范圍

      本標準規定了煤礦用電纜、煤礦用非金屬類電纜中間接頭的阻燃性能試驗方法和判定規則。

      本標準適用于煤礦用電纜、煤礦用非金屬類電纜中間接頭。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 18380.12-2008  電纜和光纜在火焰條件下的燃燒試驗  第12部分：?jiǎn)胃^緣電線電纜火焰垂直蔓延試驗 1kW預混合型火焰試驗方法(IEC 60332-1-2：2004，IDT)

      GB/T 18380.32-2008  電纜和光纜在火焰條件下的燃燒試驗  第32部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗  A F/R類 (IEC 60332-3-21：2000，IDT)

      GB/T 18380.34-2008  電纜和光纜在火焰條件下的燃燒試驗  第34部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗  B類 (IEC 60332-3-23：2000，IDT)

      GB/T 18380.35-2008  電纜和光纜在火焰條件下的燃燒試驗  第35部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗  C類 (IEC 60332-3-24：2000，IDT)

3 術語和定義

      下列術語和定義適用于本標準。

3.1　

      續燃時間 the duration of continue borning

      噴燈火焰離開試件后，試件本身繼續進行的有焰或無焰燃燒的時間。

3.2

      炭化長度 the length of carbonization

      電纜表面由彈性變?yōu)榇嘈?粉化)的長度。

      注：如果電纜原來的表面未損壞，則所有能擦掉的煙灰以及非金屬材料的軟化或任何變形不計入炭化長度。

4 試驗方法及結果判定

4.1 負載條件下的燃燒試驗方法

4.1.1 儀器和設備

4.1.1.1 電控箱

      裝有動力源和測溫儀等，能輸出交流40Hz～62Hz、電流波型基本上是正弦波的電流至試件，輸出電流值應能滿足試驗需要,同時能通過裝在試件上的熱電偶測量動力線芯導體的溫度，測溫儀準確度為±2℃。

4.1.1.2 燃燒箱

      燃燒箱置于排煙罩下或本身裝有排煙風扇，箱內裝有支承試件的二組支架和標準甲烷噴燈。燃燒箱尺寸如圖1所示，支架位置如圖2所示，支架高度應可調，以使電纜試件與噴燈火焰滿足圖3所示的位置，支架應為隔熱材料或在試樣與支架之間放置隔熱材料；噴燈火焰如圖4所示，噴燈結構如圖5所示，噴燈材質為H62黃銅，噴燈所用燃料為天然氣或合成甲烷(甲烷含量應達95％以上)。

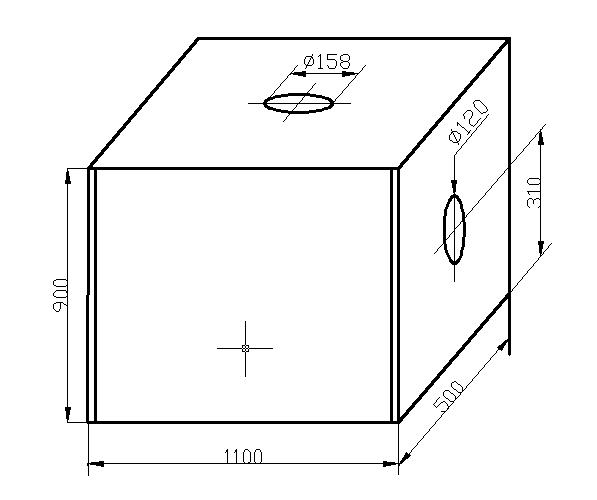

圖 1

      1——支架；

      2——電纜試件。

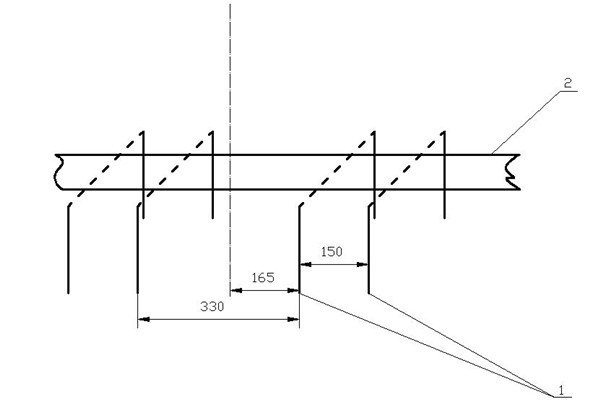

圖2

      1——噴燈火焰；

      2——電纜試件：

      3——燈管。

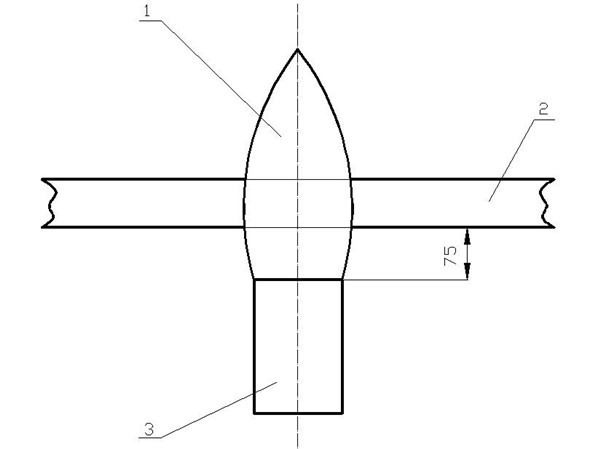

 圖3

圖4

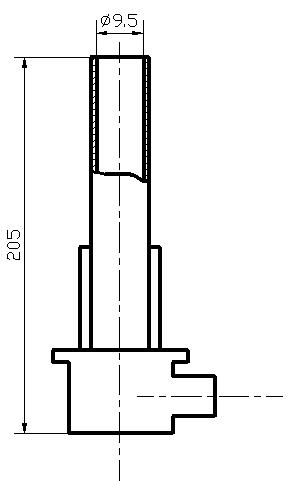

圖5

4.1.2 試件的制備

4.1.2.1 從試樣中截取長度約為1.8 m的電纜作為試件，如圖6所示，試件數量為3條，若為非金屬電纜中間接頭試件，則連接上相應規格的電纜并使接頭位于整個試件的中部，如圖7所示。

4.1.2.2 不論試樣中是否包含其他線芯(如信號線芯等)，作為試件只應在每根動力線芯的兩端剝?nèi)ラL(zhǎng)度約為6 cm的絕緣。

4.1.2.3 在距試件中心線20 cm±1 cm的一側，用小刀切開試件的護套和絕緣等覆蓋層，露出一根動力線芯導體，并將熱電偶的測溫頭插入其中，使此測溫頭與動力線芯導體能良好地接觸，然后掩上絕緣、護套等覆蓋層，并扎緊此切口；對非金屬電纜接頭試樣，測溫點應放置在接頭外10 cm左右。
