1 范圍

      本標準規定了煤礦用鉆桿圓錐螺紋體的型式和基本尺寸。

      本標準適用于Φ42、Φ50、Φ63、Φ73和Φ89規格的煤礦用鉆桿圓錐螺紋體。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 9253.1-1999  石油鉆桿接頭螺紋

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      螺紋體  screw-thread body

      螺紋所在的實體，分內螺紋體和外螺紋體。

3.2

      螺距極限偏差  pitch deviation limit

      螺紋有效長度范圍內任意25.4mm的螺距累積偏差。

3.3

      錐度極限偏差  taper deviation limit

      螺紋有效長度范圍內平均錐度偏差。

4  型式和基本尺寸

4.1 型式

      煤礦用鉆桿圓錐螺紋體的型式采用軸向剖面牙型角為60o的右旋圓錐螺紋。其中Φ42、Φ50和Φ63規格鉆桿的螺紋螺距為5.08mm（每英寸5牙），Φ73和Φ89規格鉆桿的螺紋螺距為6.35mm（每英寸4牙）。

4.2 基本尺寸

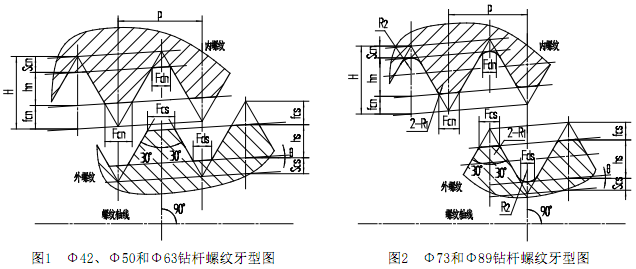

4.2.1 鉆桿螺紋牙型應符合圖1和圖2的規定，尺寸應符合表1的規定。

表1  鉆桿螺紋牙型基本尺寸

 4.2.2 鉆桿螺紋體剖面應符合圖3和圖4規定，螺紋體尺寸應符合表2的規定。
