MT 818.6-2009 煤礦用電纜 第6部分：額定電壓8.7/10KV及以下移動金屬屏蔽監視型軟電纜
- 發表時間：2022-10-16
- 來源：共立消防
- 人氣：
1 范圍
MT 818的本部分規定了額定電壓8.7/10kV及以下煤礦用移動金屬屏蔽監視型橡套軟電纜（以下簡稱電纜）的分類與命名、技術要求、試驗方法和檢驗規則。
本部分適用于額定電壓3.6/6 kV 、6/10kV及8.7/10kV煤礦移動設備用銅芯橡皮護套金屬屏蔽監視型軟電纜。
2 規范性引用文件
下列文件中的條款通過MT 818的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修改版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB/T 3048.8 電線電纜電性能試驗方法 第8部分 交流電壓試驗(GB/T 3048.8-2007,neq IEC 60060-1:1989)
GB/T 3048.12 電線電纜電性能試驗方法 第12部分 局部放電試驗(GB/T 3048.12-2007,mod IEC 60885-3:1988)
GB/T 3048.13 電線電纜電性能試驗方法 第13部分 沖擊電壓試驗（GB/T 3048.13-2007,mod IEC 60230:1966,IEC 60060-1:1989）
GB/T 7594.3-1987 電線電纜橡皮絕緣和橡皮護套 第3部分：70℃橡皮絕緣(neq IEC 245)
GB/T 7594.7-1987 電線電纜橡皮絕緣和橡皮護套 第7部分 65℃重型不延燃橡皮護套(neq IEC 245)
GB/T 7594.8-1987 電線電纜橡皮絕緣和橡皮護套 第8部分：90℃橡皮絕緣(neq IEC 245)
MT 818.1—2009 煤礦用電纜 第1部分:移動類軟電纜一般規定
3 產品分類與命名
3.1 型式
3.1.1 電纜型號見表1。
表1 電纜型號
型 號 | 名 稱 | 用 途 |
MYPTJ-3.6/6 | 煤礦用移動金屬屏蔽監視型橡套軟電纜 | 額定電壓3.6/6kV的井下移動變壓器及類似設備的電源連接 |
MYPTJ-6/10 | 煤礦用移動金屬屏蔽監視型橡套軟電纜 | 額定電壓6/10kV的井下移動變壓器及類似設備的電源連接 |
MYPTJ-8.7/10 | 煤礦用移動金屬屏蔽監視型橡套軟電纜 | 額定電壓8.7/10kV的井下移動變壓器及類似設備的電源連接 |

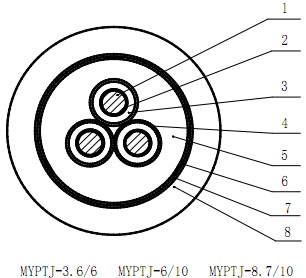

3.1.2 電纜結構如圖1所示。
1-動力線芯導體；2-導體屏蔽；3-絕緣；4-絕緣屏蔽（兼作接地線）；
5-內護套； 6-監視線芯及半導電帶包層；7-絕緣包帶；8-外護套
圖 1
3.2 規格
電纜規格應符合表2、表3和表4的規定。
表2 額定電壓3.6/6kV電纜尺寸參數
芯數×導體標稱截面 mm2 | 標稱厚度 mm | 電纜外徑 mm | ||||
動力線芯 | 地線芯 | 監視線芯 | 動力線芯絕緣 | 內護套 | 外護套 | MYPTJ-3.6/6 |
3×25 3×35 3×50 3×70 3×95 3×120 3×150 | 3×16/3 3×16/3 3×16/3 3×25/3 3×35/3 3×35/3 3×50/3 | 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 | 4.0 4.0 4.0 4.0 4.0 4.0 4.0 | 2.5 2.5 2.5 3.0 3.0 3.0 3.0 | 5.5 5.5 5.5 5.5 5.5 5.5 5.5 | 61.0～69.0 63.5～72.0 67.5～76.0 72.5～82.0 77.0～87.0 80.5～90.0 84.5～94.5 |
注: 地線芯截面為最小截面,內護套計算厚度不作考核。 | ||||||
表3 額定電壓6/10kV電纜尺寸參數
芯數×導體標稱截面 mm2 | 標稱厚度 mm | 電纜外徑 mm | ||||
動力線芯 | 地線芯 | 監視線芯 | 動力線芯絕緣 | 內護套 | 外護套 | MYPTJ-6/10 |
3×25 3×35 3×50 3×70 3×95 3×120 3×150 | 3×16/3 3×16/3 3×25/3 3×35/3 3×50/3 3×50/3 3×50/3 | 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 | 4.5 4.5 4.5 4.5 4.5 4.5 4.5 | 2.5 2.5 3.0 3.0 3.0 3.0 3.0 | 5.5 5.5 5.5 5.5 5.5 5.5 5.5 | 63.0～71.0 66.0～74.5 70.5～79.5 74.5～84.0 79.5～88.5 82.5～92.0 86.5～96.5 |
注: 地線芯截面為最小截面,內護套計算厚度不作考核。 | ||||||
表4 額定電壓8.7/10kV電纜尺寸參數
芯數×導體標稱截面 mm2 | 標稱厚度 mm | 電纜外徑 mm | ||||
動力線芯 | 地線芯 | 監視線芯 | 動力線芯絕緣 | 內護套 | 外護套 | MYPTJ-8.7/10 |
3×25 3×35 3×50 3×70 3×95 3×120 3×150 | 3×16/3 3×16/3 3×25/3 3×35/3 3×50/3 3×50/3 3×50/3 | 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 | 5.5 5.5 5.5 5.5 5.5 5.5 5.5 | 2.5 3.0 3.0 3.0 3.0 3.0 3.0 | 5.5 5.5 5.5 5.5 5.5 5.5 5.5 | 67.0～76.0 71.0～80.0 75.0～84.5 79.0～88.0 83.5～93.0 86.5～96.5 91.0～101.5 |
注: 地線芯截面為最小截面,內護套計算厚度不作考核。 | ||||||
4 技術要求
4.1 導體
導體單線應鍍錫。地線芯導體20℃直流電阻應符合表5的規定，其余導體應符合MT 818.1-2009中5.l的規定。
4.2 絕緣
4.2.1 絕緣性能應符合GB/T 7594.8-1987中XJ-30A型的規定。但抗張強度應不小于6.5MPa。
4.2.2 絕緣厚度應符合MT 818.1-2009中5.2.2及本部分表2、表3、表4的規定。
4.2.3 動力線芯 20℃時的絕緣電阻應符合表5的規定，監視線芯與地線芯之間20℃時的絕緣電阻應不小于5 MΩ·km。
表5 絕緣電阻
導體標稱截面 mm2 | 20℃時動力線芯力絕緣電阻 最小值 MΩ·km | 地線芯導體 20℃直流電阻 最大值 Ω/km | ||
額定電壓 3.6/6kV | 額定電壓 6/10 kV | 額定電壓 8.7/10 kV | ||
16 25 35 50 70 95 120 150 | - 650 550 500 450 400 350 350 | - 700 650 550 500 450 400 350 | - 1250 1150 1000 900 800 750 700 | 2.31 1.48 1.05 0.731 0.515 - - - |
4.2.4 絕緣線芯應經受絕緣吸水試驗，要求(1～14)d電容增率不大于6%，(7～14)d電容增率不大于2.5%。
4.3 屏蔽
4.3.1 導體屏蔽采用半導電擠包或半導電帶包+半導電擠包的結構型式；
4.3.2 電纜絕緣屏蔽應采用半導電擠包+金屬/纖維編織層或半導電擠包層+半導電帶包層+金屬/纖維編織層結構，擠包半導電層性能應符合MT 818.1-2009中5.3.2的規定。
4.4 纜芯
4.4.1 地線芯位置應符合MT 818.1-2009中5.4.4 c)或f)的規定。
4.4.2 纜芯的絞合節徑比應不大于12。
4.5 內護套
內護套應是符合GB/T 7594.3-1987中XJ-10A型規定的橡皮，內護套外允許繞包一層絕緣布帶。
4.6 監視層
4.6.1 監視層采用半導電帶包層+監視線（3根）+半導電帶包層結構形式，3根監視線芯應間隔均勻并絞合，節徑比不大于12。
4.6.2 監視線層外應有一層絕緣帶包層。
4.7 外護套
4.7.1 外護套性能應符合GB/T 7594.7-1987中XH-03A型規定，且抗撕強度不低于5.0N/mm。
4.7.2 護套厚度應符合MT 818.l-2009中5.5.2及本部分表2、表3和表4的規定。
4.8 外徑
電纜平均外徑值應在表2、表3、表4所列的范圍內。
4.9 成品電纜
4.9.1 沖擊電壓試驗
將電纜試樣加熱至95℃,按GB/T 3048.13規定的步驟施加沖擊電壓，其電壓峰值列于表6。
電纜的每一個絕緣線芯應經受正負極性各10次的沖擊電壓。在沖擊電壓試驗后，電纜試樣每一個絕緣線芯在室溫下應經受3.5U0 、15min工頻電壓試驗。試驗過程中應無擊穿現象。
以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
