1 范圍

      本標準規(guī)定了耐火材料常溫抗拉強度試驗方法的術(shù)語和定義、原理、設備、試樣、試驗步驟、結(jié)果計算及試驗報告等。

      本標準適用于致密定形耐火制品和致密不定形耐火材料常溫抗拉強度的測定。定形隔熱耐火制品和隔熱不定形耐火材料可以參考使用。

2 規(guī)范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 7321 定形耐火制品試樣制備方法

      GB/T 8170 數(shù)值修約規(guī)則與極限數(shù)值的表示和判定

      GB/T 18930 耐火材料術(shù)語

      YB/T 5202.1 不定形耐火材料試樣制備方法 第1部分：耐火澆注料

3 術(shù)語和定義

      GB/T 18930 界定的以及下列術(shù)語和定義適用于本文件。

3.1

      常溫抗拉強度 tensile strength at room temperature

      在常溫條件下，以恒定的速率對試樣進行拉伸，試樣發(fā)生破壞時單位面積上所能承受的極限拉力。

4 原理

      在常溫條件下，以恒定的拉伸速率對耐火材料試樣施加載荷直至破壞，測量試樣在破壞時單位面積上所能承受的最大載荷。

5 設備

5.1 拉力試驗機，示值誤差±2％以內(nèi)，能夠以恒定的應力速率均勻加荷，測量的斷裂載荷在量程的有效范圍內(nèi)。

5.2 試驗夾具，夾持試樣，確保試樣在試驗中除重力和夾持力外，只承受軸向拉力，可以采用直接夾持試驗夾具（如圖1所示）或楔形夾持試驗夾具（如圖2所示）。

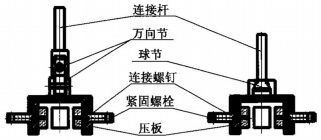

圖1 直接夾持試驗夾具簡圖

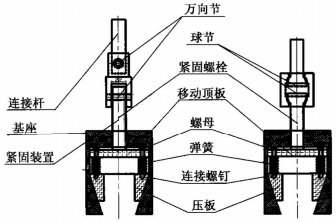

圖2 楔形夾持試驗夾具簡圖

5.3 游標卡尺，精度0.05mm。

5.4 干燥箱，能控溫110℃±5℃。

6 試樣

6.1 試樣數(shù)量由相關(guān)方協(xié)商確定，一般不應少于3個。

6.2 對于定形耐火材料，試樣尺寸為（200mm～230mm）×（40±1）mm×（40±1）mm，采取其他形狀尺寸可由相關(guān)方協(xié)商確定；直接從磚上制取，試樣長度方向為材料在實際使用中的受拉方向，制樣位置依據(jù) GB/T 7321中常溫抗折強度試樣的制取規(guī)定或由相關(guān)方協(xié)商確定，長度方向至少保留一個原磚面。試樣表面沒有裂紋、孔洞等缺陷。

6.3 對于不定形耐火材料，試樣尺寸為160mm×（40±1）mm×（40±1）mm，采取其他形狀尺寸可由相關(guān)方協(xié)商確定；制樣按YB/T 5202.1或相關(guān)標準進行，依據(jù)相關(guān)方要求預處理。

6.4 制備好的試樣置于干燥箱中110℃±5℃烘干。

7 試驗步驟

7.1 測量試樣中間部位的寬度a和高度b，精確至0.1mm

7.2 先將兩端經(jīng)防滑處理的試樣夾持在試驗夾具上，夾持區(qū)域距兩端均應小于45mm，再將其安裝在拉力試驗機上，調(diào)整至合適位置。

7.3 在常溫下，以0.15 MPa/s±0.015 MPa/s的恒定載荷速率施加拉力直至試樣破壞。

7.4 記錄試樣斷裂時的最大載荷Fmax。

8 結(jié)果計算

8.1 常溫抗拉強度由式（1）計算：

R = F_max/(a·b)        …………………………………(1)

      式中：

      R——試樣的常溫抗拉強度，單位為兆帕（MPa）；

      F_max——記錄的最大載荷，單位為牛頓（N）；

      a——試樣的寬度，單位為毫米（mm）；

      b——試樣的高度，單位為毫米（mm）。

8.2 計算結(jié)果按GB/T8170進行修約，保留3位有效數(shù)字，記錄單值和平均值。

9 試驗報告

      試驗報告應包含以下內(nèi)容：

      a）試驗單位；

      b）試驗項目；

      c）試驗日期；

      d）執(zhí)行標準；

      e) 試驗材料的標識（生產(chǎn)商、品種、材質(zhì)、尺寸、批號等）；

      f）試驗樣品名稱、數(shù)量及試樣的數(shù)量；

      g）是否對試樣進行預處理；

      h）試樣尺寸；

      i）加荷速率；

      j) 單值及平均值。

以上為標準部分內(nèi)容，如需看標準全文，請到相關(guān)授權(quán)網(wǎng)站購買標準正版。
