1 范圍

      本標(biāo)準(zhǔn)規(guī)定了測定煤的著火溫度的術(shù)語和定義、方法提要、試劑、儀器設(shè)備、煤樣處理、試驗(yàn)步驟、結(jié)果表述、方法精密度和試驗(yàn)報(bào)告。

      本標(biāo)準(zhǔn)適用于褐煤、煙煤和無煙煤。

2 規(guī)范性引用文件

      下列文件對于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 483-2007 煤炭分析試驗(yàn)方法一般規(guī)定

3 術(shù)語和定義

      GB/T 483-2007界定的以及下列術(shù)語和定義適用于本文件。為了便于使用，以下重復(fù)列出了GB/T 483-2007中的一些術(shù)語和定義。

3.1

      著火溫度 ignition temperature

      煤釋放出足夠的揮發(fā)分與周圍大氣形成可燃混合物的最低燃燒溫度。

      ［GB/T 483-2007，定義3.2.35］

4 方法提要

      將處理過的煤樣放入著火溫度測定裝置中，以一定的速度加熱，到一定溫度時，煤樣突然燃燒。記錄測量系統(tǒng)內(nèi)空氣體積突然膨脹或升溫速度突然增加時的溫度，作為煤的著火溫度。

5 試劑

      警示-由于聯(lián)苯胺為中等毒性的致癌物質(zhì)，所以在試驗(yàn)過程中應(yīng)盡量減少其在空氣中長時間暴露，操作應(yīng)在通風(fēng)櫥中進(jìn)行，避免人體與其有直接接觸。

      除非另有說明，在分析中僅使用確認(rèn)為分析純的試劑和蒸餾水或去離子水或相當(dāng)純度的水。

5.1 亞硝酸鈉：使用前應(yīng)在102℃～105℃的鼓風(fēng)干燥箱中干燥1h。

5.2 聯(lián)苯胺。

5.3 還原劑：稱取0.075g亞硝酸鈉與0.0025g聯(lián)苯胺混合均勻。試驗(yàn)前配制。

5.4 過氧化氫溶液：質(zhì)量分?jǐn)?shù)為30％。

6 儀器設(shè)備

6.1 著火溫度測定裝置

      裝置如圖1所示，各部分要求如下：

      a）加熱爐：圓形，能加熱到600℃，溫度可調(diào)。

      b）加熱體：銅或鋁合金制，7孔，見圖2。

      c）溫度測控儀：能在100℃～500℃范圍內(nèi)控制升溫速度為4.5℃/min～5.0℃/min，測溫精度±1℃。

      d）緩沖球（見圖3）。

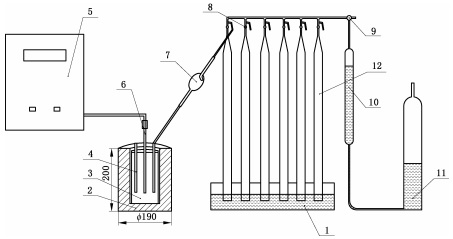

               單位為毫米

      說明：

      1——水槽；

      2——加熱爐；

      3——加熱體；

      4——試樣管；

      5——溫度測控儀；

      6——熱電偶；

      7——緩沖球；

      8——量水管三通；

      9——儲水管三通；

      10——儲水管；

      11——水準(zhǔn)瓶；

      12——量水管。

圖1 著火溫度測定裝置

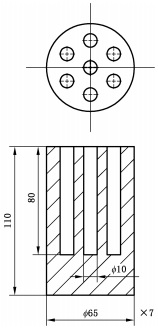

單位為毫米

圖2 銅加熱體

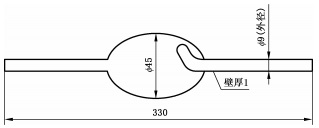

單位為毫米

圖3 緩沖球

6.2 著火溫度自動測定儀

      測定儀如圖4所示，主要由加熱裝置和自動測量系統(tǒng)組成，各部分要求如下：

      a) 加熱裝置：加熱爐與加熱體。

      b) 自動測量系統(tǒng)：能在100℃～500℃范圍內(nèi)控制升溫速度為4.5℃/min～5.0℃/min，測溫精度±1℃，能自動判斷和記錄煤的著火溫度。

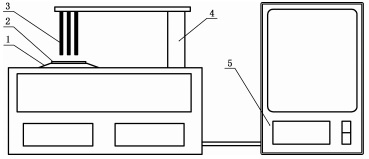

      說明：

      1——加熱爐：

      2——加熱體：

      3——熱電偶：

      4——升降桿；

      5——自動測量系統(tǒng)。

圖4 著火溫度自動測定儀

6.3 試樣管

      耐熱玻璃制，如圖5所示。

單位為毫米

圖5 試樣管

6.4 真空干燥箱

      能控溫在50℃～60℃，壓力在53kPa以下。

以上為標(biāo)準(zhǔn)部分內(nèi)容，如需看標(biāo)準(zhǔn)全文，請到相關(guān)授權(quán)網(wǎng)站購買標(biāo)準(zhǔn)正版。
