1 范圍

      本標準規定了消防車用功率輸出裝置的術語和定義、分類及型號、技術要求、試驗方法、檢驗規則及標志、包裝、運輸和儲存。

      本標準適用于消防車用功率輸出裝置。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 191 包裝儲運圖示標志

      GB 7956.1 消防車 第1部分：通用技術條件

      GB/T 13306 標牌

      GB/T 13384 機電產品包裝通用技術條件

      JB/T 7929-1999 齒輪傳動裝置清潔度

      QC/T 518-2013 汽車用螺紋緊固件緊固扭矩

3 術語和定義

      GB 7956.1界定的以及下列術語和定義適用于本文件。

3.1

      功率輸出裝置 power take-off；PTO

      取力器

      將消防車發動機的功率向車輛行駛系以外的設備輸出的裝置。

3.2

      夾心式取力器 sandwich PTO

      安裝在變速器與離合器之間的功率輸出裝置。

3.3

      斷軸式取力器 split-shaft PTO

      安裝在車輛底盤傳動軸中間的功率輸出裝置。

3.4

      側取力器 side PTO

      安裝在變速器側面的功率輸出裝置。

3.5

      額定輸出扭矩 rated output torque

      用于驅動消防車用功率輸出裝置的設計扭矩值。

      注：單位為牛米（N·m）。

3.6

      輸出軸旋向 output shaft rotation direction

      功率輸出軸的旋轉方向。當面對輸出軸時，左旋轉為逆時針，右旋轉為順時針。

4 分類及型號

4.1 消防車用功率輸出裝置（以下稱為取力器）分為夾心式取力器、斷軸式取力器和側取力器。

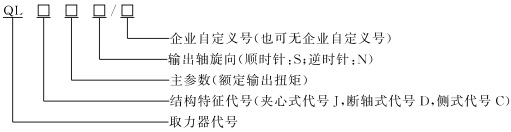

4.2 取力器型號由取力器代號、結構特征代號、主參數、旋向、企業自定義號5個部分組成。其組成形式如下：

      示例1：

      額定輸出扭矩為1000N·m的夾心式取力器，輸出軸旋向為順時針，企業自定義號為H，其型號為QIJ1000S/H。

      示例2：

      額定輸出扭矩為600N·m的斷軸式取力器，輸出軸旋向為順時針，無企業自定義號，其型號為QLD600S。

      示例3：

      額定輸出扭矩為90N·m的側取力器，輸出軸旋向為逆時針，無企業自定義號，其型號為QLC90N。

5 技術要求

5.1 外觀

5.1.1 取力器所有鑄件外表面不應有裂紋及明顯的結疤、氣孔、砂眼等缺陷。

5.1.2 非加工表面應涂防銹漆或經相應的防銹處理，漆膜應光滑平整，無漏漆、流痕、鼓泡、皺皮和明顯刷痕。

5.1.3 外露加工表面應經防銹處理。

5.1.4 外部連接面應無劃傷等影響密封的缺陷。

5.1.5 取力器冷卻管的接頭附近，應有標明冷卻介質溫度和壓力的標牌。

5.2 結構要求

5.2.1 取力器的連接應牢固可靠，螺紋緊固件的緊固扭矩應符合QC/T 518-2013的相關規定。

5.2.2 取力器輸入軸、輸出軸應運轉靈活，無卡滯現象。

5.2.3 采用潤滑油冷卻的取力器應設置潤滑油油位檢查口，并且可以在取力器外部直接觀察到潤滑油的油位。

5.2.4 取力器的冷卻管路應拆裝方便，在管路的最低位置處應設置排余水的開關。

5.2.5 采用夾心式和斷軸式的取力器，應安裝潤滑油溫度傳感器，同時應設置加油口。

5.3 磨合要求

      取力器在額定扭矩的輸出轉速下進行空載磨合試驗，應運轉正常，無異響等現象。

5.4 操縱性能

5.4.1 取力器應操作方便，結合到位，不得有卡滯及脫擋現象。

5.4.2 采用手動掛擋和脫擋的取力器，在輸入軸轉速不大于100r/min時，應能進行掛擋和脫擋，其操縱力應為100N～300 N。

5.4.3 采用電子啟動掛擋和脫擋的取力器，在輸入軸轉速不大于100r/min時，應能以額定工作電壓進行掛擋和脫擋。

5.4.4 采用氣動掛擋和彈簧脫擋的取力器，在輸入軸轉速不大于100r/min時，應能以額定工作氣壓掛擋，卸掉氣壓后應能自動脫擋；采用氣動掛擋和氣動脫擋的取力器，在輸入軸轉速不大于100r/min時，應能以額定工作氣壓掛擋、脫擋。

5.4.5 取力器應進行5000次連續掛擋、脫擋試驗，試驗過程中取力器應工作正常，不得出現卡滯及脫擋等異常現象。

5.5 密封性要求

5.5.1 冷卻管路密封性要求

      取力器的冷卻管路應進行密封性試驗，不應出現滲漏現象。

5.5.2 氣動裝置密封性要求

      取力器的氣動裝置應進行密封性試驗，壓力降值不應大于試驗壓力的5％。

5.5.3 箱體密封性要求

      取力器的箱體應進行密封性試驗，不應出現滲漏現象。

5.6 清潔度要求

      取力器的清潔度應符合JB/T 7929-1999規定的H級。

5.7 噪聲

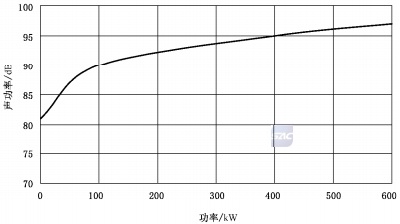

      取力器應在額定輸出扭矩和轉速的工況下進行噪聲試驗，噪聲測試結果應小于圖1規定的噪聲限值。

圖1 取力器噪聲限值

5.8 連續運轉性能

      取力器應進行連續運轉試驗，取力器應工作正常，無漏油、漏氣等現象。取力器輸入端、輸出端的最高溫度不應大于100℃。
