1 范圍

      本標準適用于工作壓力為0.20 MPa～4.0 MPa、流量不大于16L/s的消防水槍。

      本標準不適用于脈沖氣壓噴霧水槍。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 197 普通螺紋 公差與配合（GB/T 197-2003，ISO 965-1：1998，MOD）

      GB/T 1173 鑄造鋁合金

      GB/T 1176 鑄造銅合金技術條件（GB/T 176-1987，neq ISO 1338：1977）

      GB 3452.1 液壓氣動用O形橡膠密封圈 第1部分：尺寸系列及公差（GB 3452.1-2005，ISO3601-1:2002,MOD)

      GB 12514（所有部分）消防接口

      GB/T 15115 壓鑄鋁合金

      GB/T 15116 壓鑄銅合金

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      消防水槍（以下簡稱為水槍）fire nozzles

      由單人或多人攜帶和操作的以水作為滅火劑的噴射管槍。

      水槍通常由接口、槍體、開關和噴嘴或能形成不同形式射流的裝置組成。

3.2

      充實水流 solid stream

      具有充實核心段的水射流。

3.3

      霧狀水流 fog stream

      水滴平均粒徑不大于0.1mm，射流邊緣夾角大于0°，且不具有充實核心段的水射流。

3.4

      開花水流（又稱防護水幕） safeguarding water stream

      水滴平均粒徑大于0.1mm，用來降低熱輻射的傘形水射流。

3.5

      直流噴霧水槍 combination nozzle with a straight stream and a fog stream

      既能?chē)娚涑鋵?shí)水流，又能?chē)娚潇F狀水流，并具有開啟、關閉功能的水槍。

3.6

      直流開花水槍 nozzle with a straight stream and a safeguarding water stream

      既能?chē)娚涑鋵?shí)水流，又能?chē)娚溟_(kāi)花水流，并具有開啟、關閉功能的水槍。

3.7

      多用水槍 multi-purpose nozzle

      既能?chē)娚涑鋵?shí)水流，又能?chē)娚潇F狀水流，在噴射充實水流或噴射霧狀水流的同時能?chē)娚溟_(kāi)花水流，并具有開啟、關閉功能的水槍。

3.8

      射程 reach

      水槍在噴射軸線上噴射水流連續散落最遠處至噴嘴出口端中心在地面上的垂直投影點之間的距離折回10％視為射程。

3.9

      噴霧角 spray angle

      霧狀水流邊緣間的夾角。

3.10

      開花角 safeguarding water stream angle

      開花水流邊緣間的夾角。

3.11

      當量噴嘴直徑 calculated nozzle diameter

      以水槍直流流量額定值和額定噴射壓力為條件，流量系數為1時計算的直流噴嘴直徑的圓整值。

4 分類與型號

4.1 分類

4.1.1 按水槍的工作壓力范圍分為：

      a） 低壓水槍（0.20 MPa～1.6 MPa）；

      b）中壓水槍（＞1.6 MPa～2.5 MPa）；

      c) 高壓水槍（＞2.5 MPa～4.0 MPa）。

4.1.2 按水槍噴射的滅火水流形式可分為：

      a）直流水槍；

      b) 噴霧水槍；

      c) 直流噴霧水槍；

      d) 多用水槍。

4.1.3 噴霧角可調的低壓直流噴霧水槍按功能分為以下4類：

      a）第I類：噴射壓力不變，流量隨噴霧角的改變而變化；

      b）第II類：噴射壓力不變，改變噴霧角，流量不變；

      c）第Ⅲ類：噴射壓力不變，在每個流量刻度噴射時，噴霧角變化，對應的流量刻度值不變；

      d）第Ⅳ類：在一定的流量范圍內，流量變化時，噴射壓力恒定。

4.2 型號

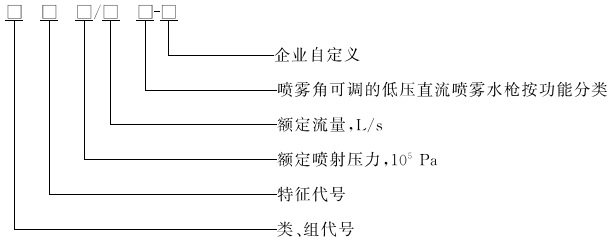

4.2.1 水槍的型號由類、組代號，特征代號，額定噴射壓力和額定流量等組成。

      型號中的額定流量除了噴霧水槍為噴霧流量外，其余均為直流流量。對于第III類低壓直流噴霧水槍，最大流量刻度值示為額定流量；對于第Ⅳ類低壓直流噴霧水槍，最大直流流量示為額定流量。

4.2.2 水槍代號見表1。

表 1

      示例1：額定噴射壓力0.35 MPa，額定直流流量7.5L/s的直流開關水槍型號為QZG3.5/7.5；

      示例2：額定噴射壓力0.60 MPa，額定直流流量6.5L/s的球閥轉換式多用水槍型號為QDH6.0/6.5；

      示例3：額定噴射壓力0.60 MPa，額定直流流量6.5L/s的第I類導流式直流噴霧水槍型號為QLD6.0/6.5I；

      示例4：額定噴射壓力2.0 MPa，額定直流流量3L/s的中壓導流式直流噴霧水槍型號為QLD20/3。

5 性能要求

5.1 基本參數

5.1.1 低壓水槍

5.1.1.1 直流水槍在額定噴射壓力時，其額定流量和射程應符合表2的要求。

5.1.1.2 噴霧水槍在額定噴射壓力時，其額定噴霧流量和噴霧射程應符合表3的要求。

5.1.1.3 直流噴霧水槍的流量和射程及噴射壓力應符合以下要求：

      a) 在額定噴射壓力時，其額定流量（對于第II類直流噴霧水槍調整到最大流量刻度值，對于第IV類直流噴霧水槍調整到最大直流流量）和直流射程應符合表4的要求。

      b) 第I類直流噴霧水槍在額定噴射壓力時，其最大噴霧角時的流量應在表4額定直流流量的100％～150％的范圍內，流量允差為±8％。

      c) 第II類直流噴霧水槍在額定噴射壓力時，其噴霧角在30°、70°及最大噴霧角時的流量均應在表4額定直流流量的92％～108％的范圍內，流量允差為±8％。
